Gewindelehre aus Stahl – Metrisch, Whitworth, BSP & UNC/UNF

Gewindelehre aus Stahl zum Bestimmen der Gewindesteigung von Schrauben, Bolzen und Gewinden. Erhältlich in vier Varianten für metrische, Whitworth-, BSP- oder UNC/UNF-Gewinde. Je nach Ausführung mit 6 bis 30 einzeln beschrifteten und einklappbaren Prüfblättchen.

Mit dieser Gewindelehre kannst du die Steigung eines vorhandenen Gewindes einfach bestimmen. Dazu werden die gezahnten Prüfblättchen nacheinander an das Gewinde angelegt. Stimmt das Profil eines Blättchens mit den Gewindegängen überein, lässt sich die entsprechende Gewindesteigung direkt ablesen.

Die Gewindelehre ist in vier unterschiedlichen Ausführungen erhältlich. So kannst du passend zum benötigten Gewindesystem zwischen Metrisch, Whitworth, BSP und UNC/UNF wählen.

Variante Metrisch – 24 Blättchen

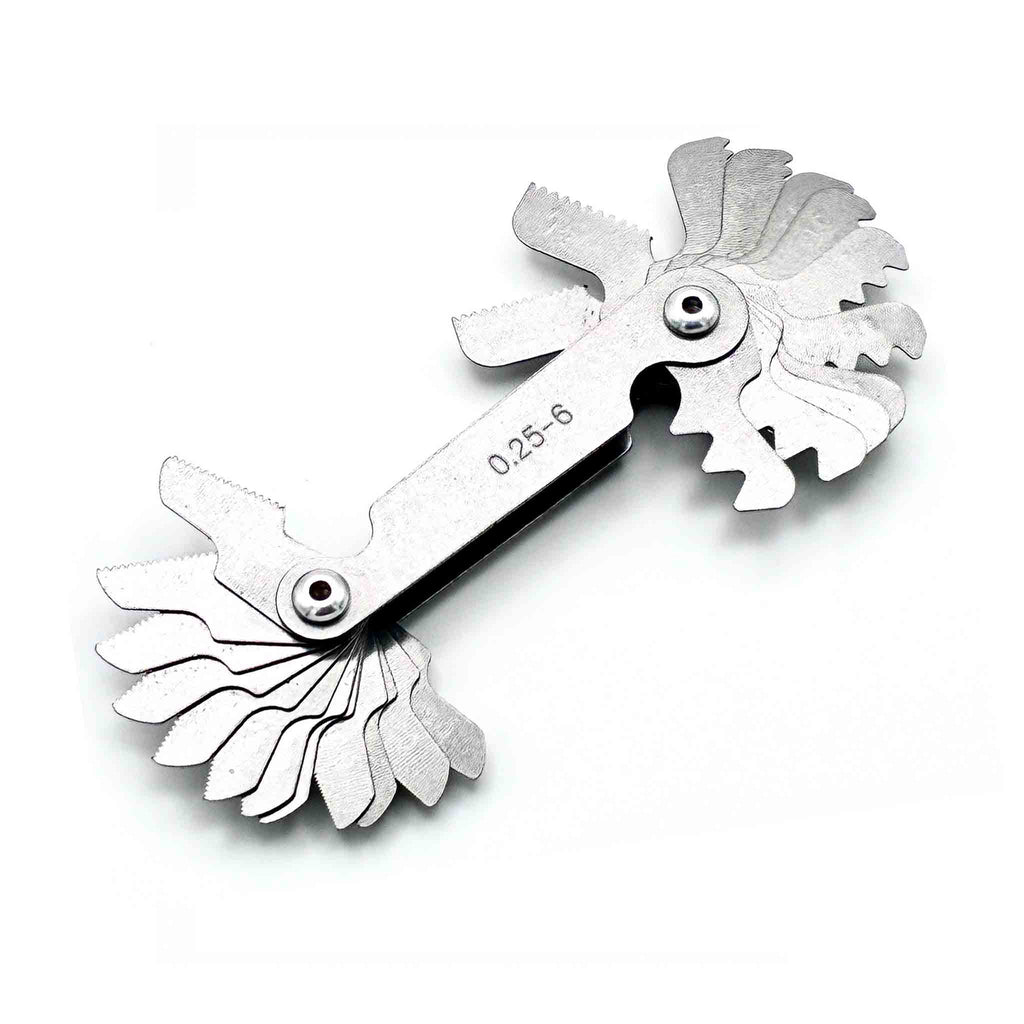

Die metrische Gewindelehre besitzt einen Profilwinkel von 60° und insgesamt 24 Prüfblättchen.

Steigungen in mm:

0,25 / 0,3 / 0,35 / 0,4 / 0,45 / 0,5 / 0,6 / 0,7 / 0,75 / 0,8 / 0,9 / 1,0 / 1,25 / 1,5 / 1,75 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 5,5 / 6,0 mm

Profilwinkel: 60°
Anzahl Blättchen: 24

Variante Whitworth – 28 Blättchen

Die Whitworth-Ausführung besitzt 28 Prüfblättchen mit einem Profilwinkel von 55°. Die Steigung wird in Gängen pro Zoll (TPI) angegeben.

Gänge pro Zoll:

62 / 60 / 48 / 40 / 36 / 32 / 30 / 28 / 26 / 25 / 24 / 22 / 20 / 19 / 18 / 16 / 14 / 13 / 12 / 11 / 10 / 9 / 8 / 7 / 6 / 5 / 4,5 / 4 TPI

Profilwinkel: 55°
Anzahl Blättchen: 28

Variante BSP – 6 Blättchen

Die BSP-Gewindelehre ist speziell für entsprechende Rohrgewinde vorgesehen. Sie besitzt sechs Prüfblättchen mit einem Profilwinkel von 55°.

Gänge pro Zoll:

28 / 19 / 14 / 11 / 10 / 8 TPI

Profilwinkel: 55°
Anzahl Blättchen: 6

Variante UNC/UNF – 30 Blättchen

Für amerikanische UNC- und UNF-Gewinde steht eine Ausführung mit 30 Prüfblättchen und einem Profilwinkel von 60° zur Verfügung.

Gänge pro Zoll:

42 / 40 / 38 / 36 / 34 / 32 / 30 / 28 / 27 / 26 / 24 / 22 / 20 / 18 / 16 / 15 / 14 / 13 / 12 / 11,5 / 11 / 10 / 9 / 8 / 7 / 6 / 5,5 / 5 / 4,5 / 4 TPI

Profilwinkel: 60°
Anzahl Blättchen: 30

Gewindesteigung einfach bestimmen

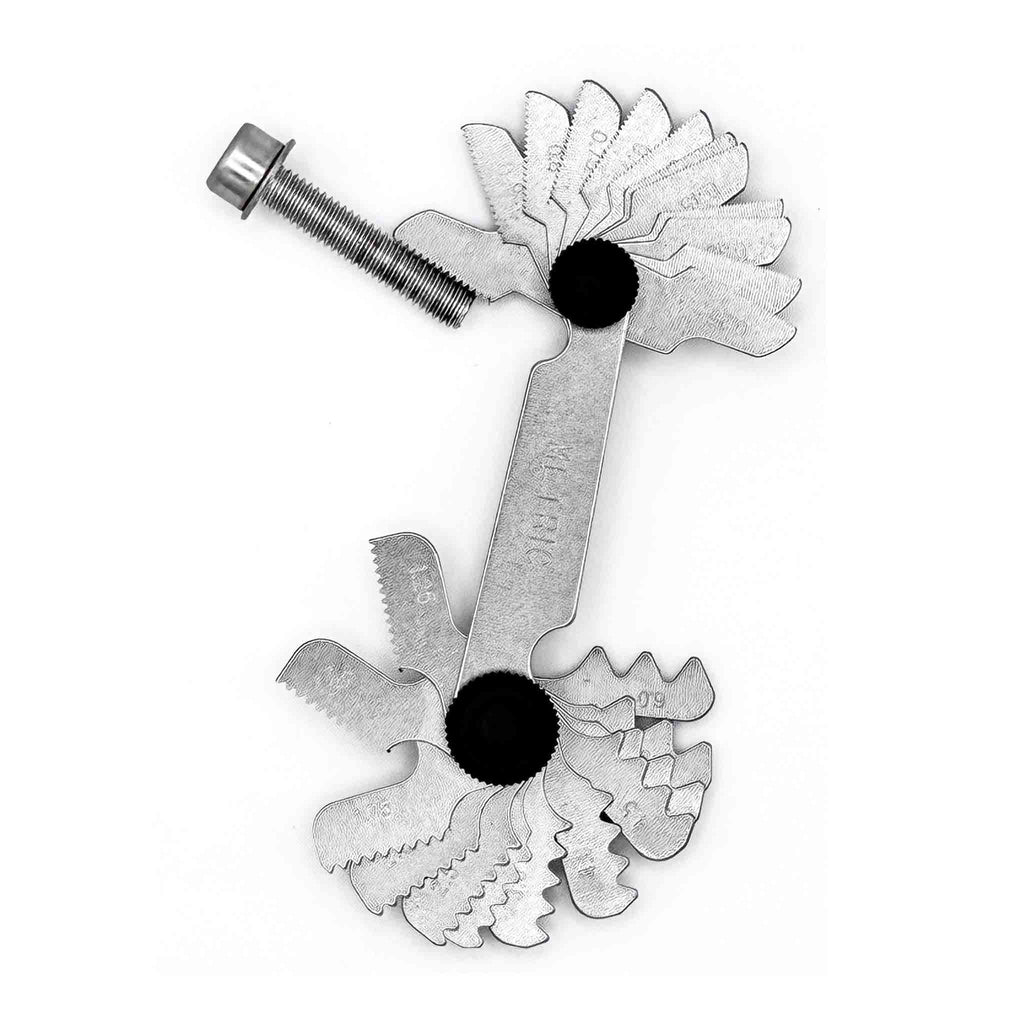

Für die Messung klappst du ein Prüfblättchen aus und legst dessen Zahnprofil an das vorhandene Gewinde. Das passende Blättchen liegt sauber in den Gewindegängen an. Anschließend kannst du die entsprechende Steigung direkt am Blättchen ablesen.

Bei der metrischen Variante wird die Steigung in Millimetern angegeben. Bei Whitworth, BSP und UNC/UNF erfolgt die Angabe über die Anzahl der Gewindegänge pro Zoll.

Die Gewindelehre dient dabei zur Bestimmung der Gewindesteigung bzw. TPI. Soll ein Gewinde vollständig identifiziert werden, muss zusätzlich beispielsweise der Gewindedurchmesser bestimmt werden.

Kompakte Ausführung aus Stahl

Die einzelnen Prüfblättchen bestehen aus Stahl und lassen sich kompakt in die Halterung einklappen. Dadurch benötigt die Lehre wenig Platz und kann bequem im Werkzeugkoffer oder in der Werkstattschublade aufbewahrt werden.

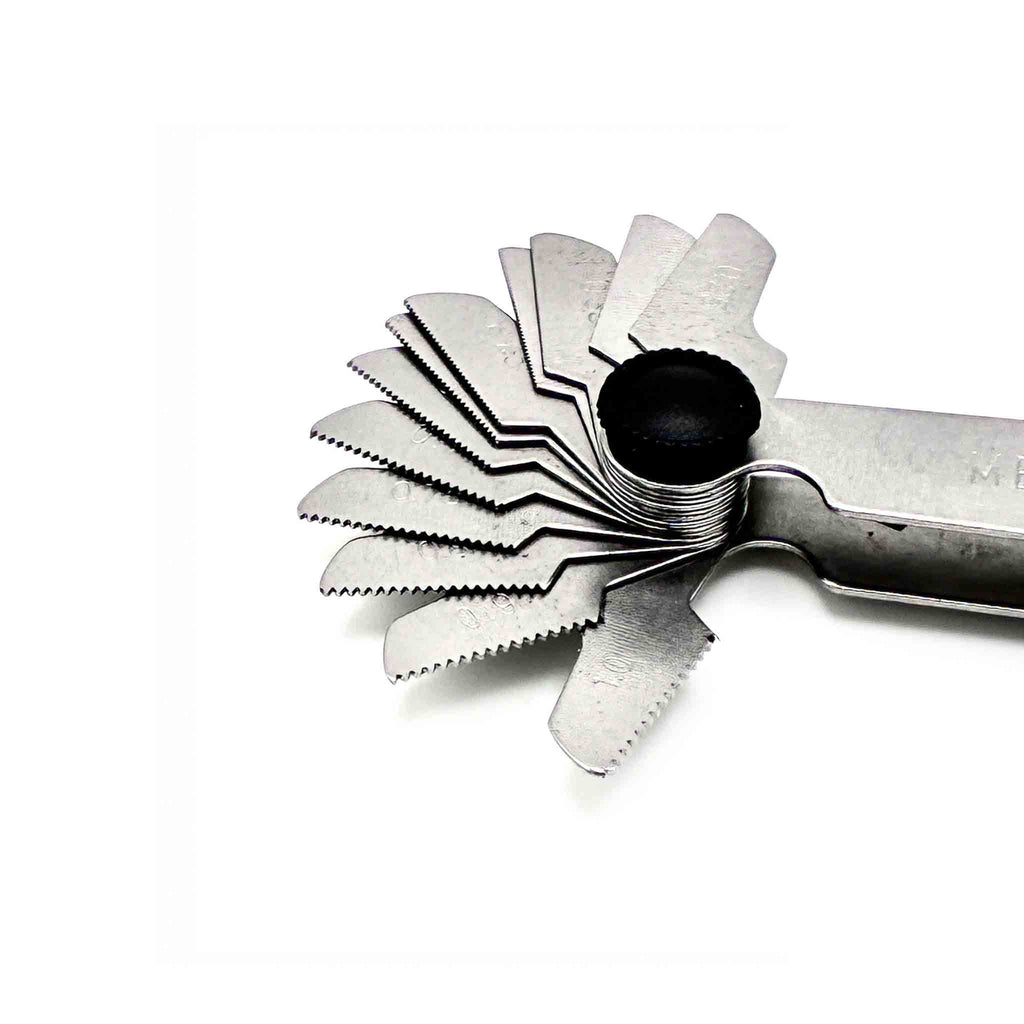

Die auf den Produktbildern gezeigte Schraube dient nur zur Veranschaulichung der Anwendung und gehört nicht zum Lieferumfang.

Eigenschaften

• Gewindelehre aus Stahl
• In 4 Varianten erhältlich
• Metrisch, Whitworth, BSP oder UNC/UNF
• Zum Bestimmen der Gewindesteigung
• Metrische Steigungen in mm
• Zollgewinde in Gängen pro Zoll / TPI
• Profilwinkel je nach Variante 55° oder 60°
• Beschriftete Prüfblättchen
• Blättchen einzeln ausklappbar
• Kompakte Aufbewahrung
• Für Werkstatt, Montage und DIY

Varianten

Wichtig dabei: Die Bereiche „4–62 TPI“ usw. sind nur eine kompakte Zusammenfassung. Es sind natürlich nicht sämtliche Zwischenwerte enthalten, sondern ausschließlich die oben aufgeführten Abstufungen.

Entdecke weitere Prüflehren und Messwerkzeuge zum Kontrollieren und Bestimmen unterschiedlicher Maße in unserer Auswahl an Handwerkzeugen. Möchtest du neben der Gewindesteigung auch den Gewindedurchmesser bestimmen, findest du bei unseren Messschiebern das passende Werkzeug dafür.
